鎧裝熱電阻
發布時間：2025-04-09 ???
瀏覽次數：
鎧裝熱電阻是一種溫度傳感器，它比裝配式熱電阻直徑小，易彎曲，抗震性好，適宜安裝在裝配式熱電阻無法安裝的場合，WZPK系列鎧裝熱電阻采用引進的PT100 A級薄膜電阻測溫元件，因此具有精度高、測溫靈敏、熱響應時間快、質量穩定、使用壽命長等優點。鎧裝熱電阻可用于測量-200-600℃范圍內溫度，可直接用銅導線與二次儀表連接使用，由于鎧裝熱電阻具有良好的電輸出特性，可為顯示儀表、記錄儀、調節儀、掃描器、數據記錄儀以及電腦提供正確的溫度變化信號。
鎧裝熱電阻外保護套采有不銹鋼，內充滿高密度氧化物質絕緣體，因此，鎧裝熱電阻具有很強的抗污染性能和機械強度，適合安裝在環境惡劣的場合。
鎧裝熱電阻工作原理:
在溫度作用下，熱電阻阻值隨著溫度的變化而變化，顯示儀表將會指示熱電阻產生的電阻值所對應的溫度值。
鎧裝熱電阻主要技術指標:
1、標準阻值：熱電阻感溫元件100℃時的電阻值（R100）和它在0℃時的電阻R0比值：（R100/R0） R0/R100=1.3850
2、精度：分度號Pt100：A級 R0=100±0.06Ω
B級 R0=100±0.12Ω
3、鎧裝熱電阻傳感器直徑：φ3；φ4；φ5；φ6；φ8
4、元件數量：單芯；雙芯（適合傳感器直徑φ5；φ6；φ8）
5、傳感器材質：304；316或其它要求訂制
6、接線盒形式：防水型；隔爆型；接插件式；插頭式；引線式
7、連接方式：無固定方式；活動卡套螺紋；活動卡套法蘭；衛生卡盤式；
8、隔爆等級：EXdiiBT4~6;EXdiiCT4~6
鎧裝熱電阻量程規格
|
型號 |
分度號 |
測溫范圍℃ |
精度等級 |
允許偏差△t℃ |
WZPK
WZPK2
|
Pt100 |
-200-600 |
A級 |
-200～600℃時允差±(0.15+0.002|t|）
|
B級
|
-200～500℃時允差±(0.30+0.005|t|) |

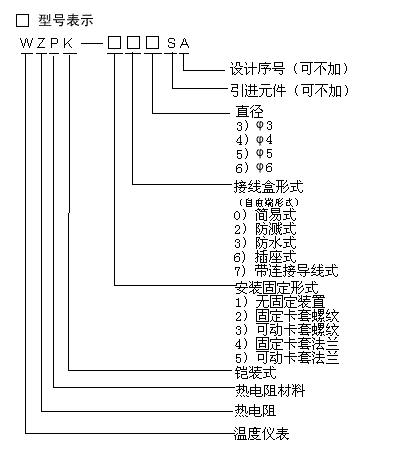

鎧裝熱電阻選型：
鎧裝熱電阻型號一覽：
WZPK-133 WZPK-233 WZPK-243 WZPK-333 WZPK-343 WZPK-433 WZPK-443 ;
WZPK-134 WZPK-234 WZPK-244 WZPK-334 WZPK-344 WZPK-434 WZPK-444 ;
WZPK-135 WZPK-235 WZPK-245 WZPK-335 WZPK-345 WZPK-435 WZPK-445 ;
WZPK-136 WZPK-236 WZPK-246 WZPK-336 WZPK-345 WZPK-436 WZPK-446 ;
WZPK-138 WZPK-238 WZPK-248 WZPK-338 WZPK-348 WZPK-438 WZPK-448 ;
WZPK2-136 WZPK2-236 WZPK2-246 WZPK2-336 WZPK2-345 WZPK2-436 WZPK2-446 ;
WZPK2-138 WZPK2-238 WZPK2-248 WZPK2-338 WZPK2-348 WZPK2-438 WZPK2-448 ;
