熱套式熱電偶/阻

發布時間：2024-06-12 ??? 瀏覽次數：

    熱套式熱電偶（熱套式熱電阻）主要用于測量蒸汽管道及鍋爐溫度，具有高溫高壓的場合。
    熱套式熱電偶（熱套式熱電阻）采用熱套保護套管與熱電偶（熱電阻）分離組合方式，使用時用戶可將熱套式保護套管焊接在設備或者管道上，然后再裝上熱電偶（熱電阻）就可以使用，優點是提高了保護管的工作壓力與使用壽命，又方便于熱電偶（熱電阻）的維修更換，本公司提供的熱套保護管采用整體與深盲孔加工技術，保護管的端部不用焊接，從而提高了熱套保護管的強度和使用壽命。
    我公司提供的熱套式熱電偶（熱電阻）有以下幾種不同結構域安裝方式，用戶可根據不同的溫度、壓力及現場使用來選擇合適的熱套式熱電偶產品。
一、熱套式熱電偶（熱電阻）

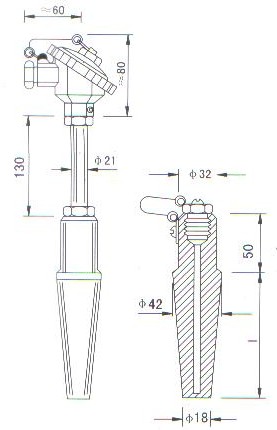

1、產品結構圖

2、參數

名稱	型號	分度號	測溫范圍	公稱壓力	流速	保護管材料
單支熱電偶	WRNR-01	K	0~600℃	≤29.4MPa	≤100m/s	1Cr18Ni9Ti
單支熱電偶	WRER-01	E
雙支熱電偶	WRNR2-01	K
雙支熱電偶	WRER2-01	E

二、煙道、風道熱電偶（熱電阻）
1、用途通常使用在煙道和風道上測溫。
2、產品結構圖

3、參數

名稱	型號	分度號	測溫范圍	公稱壓力	保護管材料
單支熱電偶	WRNR-12	K	0~800℃	≤9.8MPa	1Cr18Ni9Ti
單支熱電偶	WRER-12	E
雙支熱電偶	WRNR2-12	K
雙支熱電偶	WRER2-12	E
單支熱電阻	WZP-12	Pt100	-200~500℃
雙支熱電阻	WZP2-12	Pt100	-200~500℃

三、高溫高壓熱電偶（熱電阻）
1、用途：通常適用于高溫高壓或者高壓的場合。

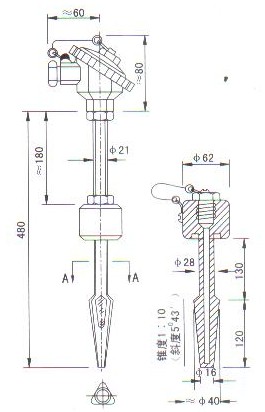

2、產品結構圖

3、參數

名稱	型號	分度號	測溫范圍	流速	保護管材料
單支熱電偶	WRNR-13	K	0~800℃	≤100m/s	0Cr18Ni12M02Ti
單支熱電偶	WRER-13	E
雙支熱電偶	WRNR2-13	K
雙支熱電偶	WRER2-13	E
單支熱電阻	WZP-13	Pt100	-200~500℃
雙支熱電阻	WZP2-13	Pt100	-200~500℃

本產品置入長度l(mm)：50 100 150
四、中溫中壓熱電偶（熱電阻）

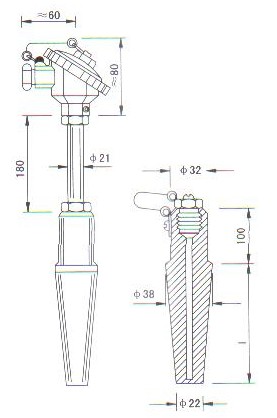

1、產品結構圖

2、參數

名稱	型號	分度號	測溫范圍	公稱壓力	流速	保護管材料
單支熱電偶	WRNR-14	K	0~800℃	≤29.4MPa	≤100m/s	1Cr18Ni9Ti
單支熱電偶	WRER-14	E
雙支熱電偶	WRNR2-14	K
雙支熱電偶	WRER2-14	E
單支熱電阻	WZP-14	Pt100	-200~500℃
雙支熱電阻	WZP2-14	Pt100	-200~500℃

置入長度l(mm)：50 100 150 200 250 300
五、低溫低壓熱電偶（熱電阻）

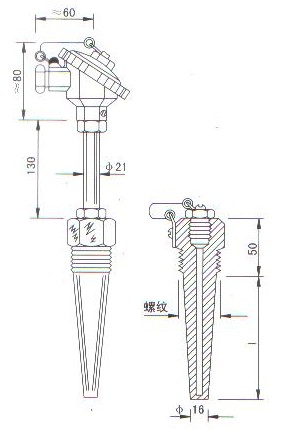

1、產品結構圖

2、參數

名稱	型號	分度號	測溫范圍	公稱壓力	流速	保護管材料
單支熱電偶	WRNR-15	K	0~800℃	≤2MPa	≤9m/s	保護管（III） M33*2
單支熱電偶	WRER-15	E
雙支熱電偶	WRNR2-15	K
雙支熱電偶	WRER2-15	E
單支熱電偶	WRNR-15A	K				保護管（IV） ZG1″（NPT1″）
單支熱電偶	WRER-15A	E
雙支熱電偶	WRNR2-15A	K
雙支熱電偶	WRER2-15A	E
單支熱電阻	WZP-15	Pt100	-200~500℃			M33*2
雙支熱電阻	WZP2-15					M33*2
單支熱電阻	WZP-15A					ZG1″（NPT1″）
雙支熱電阻	WZP2-15A					ZG1″（NPT1″）

保護管材質：1Cr18Ni9Ti
置入長度l(mm)：50 100 150 200 250 300 350 400 450 500
六、法蘭連接熱套熱電偶（熱電阻）

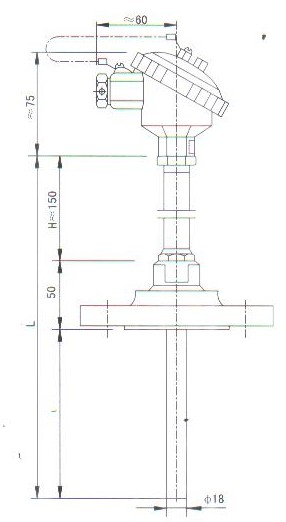

1、產品結構圖

2、參數

名稱	型號	分度號	測溫范圍	公稱壓力	流速	保護管材料
單支熱電偶	WRN-4318	K	0~800℃	4MPa	≤80m/s	1Cr18Ni9Ti
單支熱電偶	WRE-4318	E	0~600℃
雙支熱電偶	WRN2-4318	K	0~800℃
雙支熱電偶	WRE2-4318	E	0~600℃
單支熱電阻	WZP-4318	Pt100	-200~500℃
雙支熱電阻	WZP2-4318	Pt100	-200~500℃

置入長度l(mm)：50 100 150 200 250 300 350 400 450 500

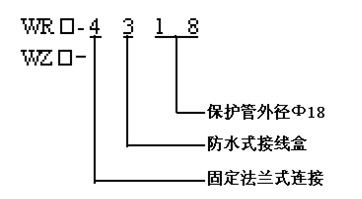

3、型譜

七、錐形管法蘭連接熱套熱電偶（熱電阻）

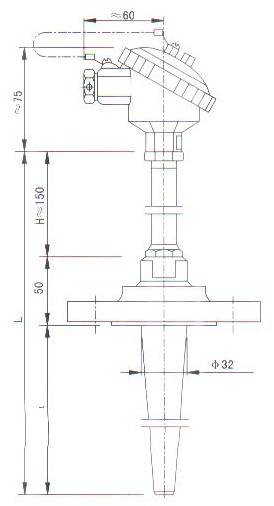

1、產品結構圖

2、參數

名稱	型號	分度號	測溫范圍	公稱壓力	流速	保護管材料
單支熱電偶	WRN-43C	K	0~800℃	4MPa	≤80m/s	1Cr18Ni9Ti
單支熱電偶	WRE-43C	E	0~600℃
雙支熱電偶	WRN2-43C	K	0~800℃
雙支熱電偶	WRE2-43C	E	0~600℃
單支熱電阻	WZP-43C	Pt100	-200~500℃
雙支熱電阻	WZP2-43C	Pt100	-200~500℃

置入長度l(mm)：50 100 150 200 250

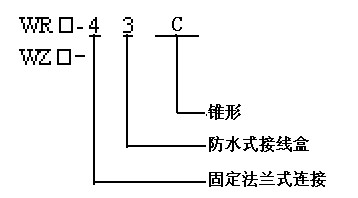

3、型譜
