電子式流量開關

一、電子式流量開關概述
       ZHLLK型電子式流量開關是利用傳播擴散特性,在封閉的探頭內放置發熱模塊及感溫模塊,探頭的熱傳溫差值與被測量介質流速密切相關，當管道內介質以穩定的流速流動時，感應模塊接收到發熱模塊感測的是一個固定值。當流過探頭的流速發生變化時，感熱模塊會傳出隨之變化的溫差信號，經過處理器將對應流速的結果輸出。主要適用于石油化工、電力、冶金、鋼廠、造紙、食品加工、水處理、電池廠等行業。液壓兩用型，可用于氣動和液壓系統，循環水、切割液及潤滑油的斷流檢測，以及泵的空轉保護。
二、電子式流量開關特點
(1)傳感器和信號處理器一體化設計，外形美觀大方;
(2)LED燈清晰指示介質流動的狀態;
(3)開關量輸出連續可調，操作簡易方便;
(4)使用壽命長與免維護設計;
(5)不銹鋼外殼有效抗外界電磁干擾。
三、電子式流量開關技術參數

普通型設定范圍	1~150cm/s（水），3~300cm/s（油），200~2000cm/s（空氣）
防爆式設定范圍	1~1000cm/s（液），10~3000cm/s（氣）
信號輸出	常開常閉PNP，NPN，繼電器
供電方式	24VDC
空載電流	＜80mA
設定方式	電位器設定
介質溫度變化	≤4℃/s
響應時間	1~13s
初始化時間	18s
電氣保護	反相，短路，過載保護
適用流體	液體、氣體
介質溫度	-20~80℃
環境溫度	-20~80℃
儲蓄溫度	-20~100℃
電氣連接	M12接插件
材質	探頭：不銹鋼；外殼：不銹鋼
選配附件材質	PUR
測量精度	±2%

四、電子式流量開關安裝
·在安裝之前確認流量開關是否適合你系統需求
·插入連接點的接口螺紋要適合，在安裝前確認接頭尺寸以免對產品造成損壞
·在安裝時要注意保護接線插頭和底部探頭以及其它部位，要完全避免任何的強烈碰撞和傷害
·在安裝時要確保封閉面內部和測量點是干凈和沒有損壞的
·在安裝完成后要確保接頭處無泄漏等異常狀況
·在扭緊流量開關時要使用適當的工具(最好使用規定了扭力矩的工具)這樣可以避免產品的損壞和松動

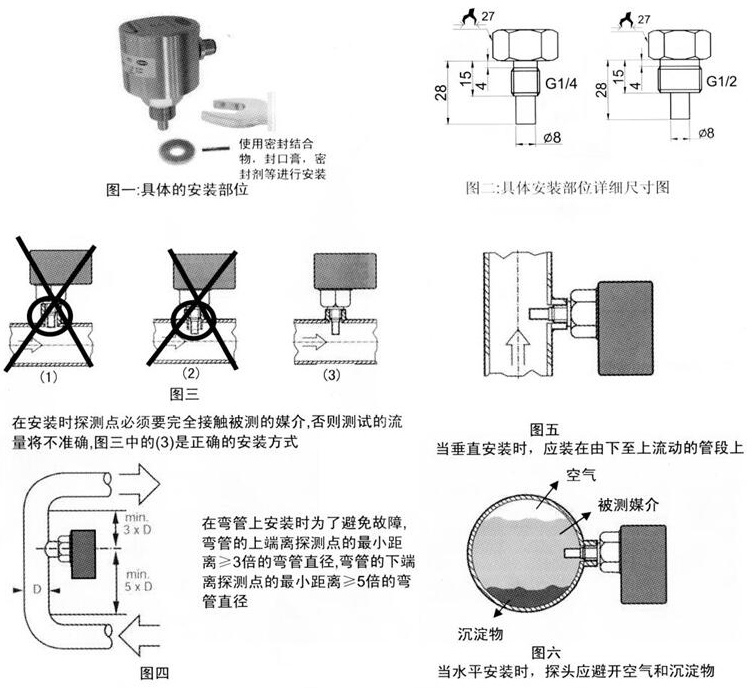

具體的安裝部位和詳細尺寸及方式,參考圖一至圖六
